本月早些时候，数据可视化、技术和气候科学领域一项令人兴奋的新合作首次公开亮相。Ukko项目包含了大量关于全球过去、现在和未来风速的数据。我了解这个项目后的第一个想法是，在优雅的数据驱动风图领域，继费尔南达·维耶加斯和马丁·瓦滕伯格之后，需要一个勇敢的设计师。让真相与美丽运营的莫里茨·斯特凡内（以及大众科学信息图表的著名人物）不仅承担了这样一个项目，而且还把它做到了极致。

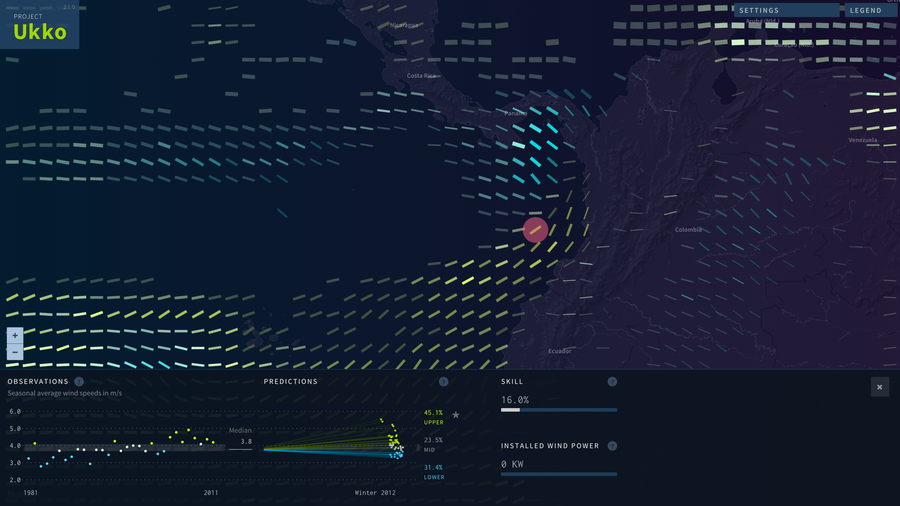

Ukko项目是FutureEverything和BSC为EUPORIAS合作的项目，由莫里茨·斯特凡内进行数据可视化
点击上面的图片启动
在基本用户体验层面，Ukko项目是本·施耐德曼关于交互式数据可视化的口头禅的经典实现：先概览，然后缩放和过滤，然后按需提供细节。首先从地图的整体视图开始，熟悉关键的图形指标。工具提示和光标提示立即引导用户进行直观操作：放大和缩小、平移以及点击不同的位置。然后，当信息栏出现在屏幕底部时，将鼠标悬停在每个数据点上，以显示其特定的关联值。
关于支持科学新闻
如果您喜欢这篇文章，请考虑通过以下方式支持我们屡获殊荣的新闻报道 订阅。通过购买订阅，您将帮助确保关于当今塑造我们世界的发现和想法的有影响力的故事的未来。
然而，真正令人印象深刻的是可视化技术对多维度数据的巧妙整合。即使对于该领域的专家来说，这通常也是可视化特别丰富的数据集最具挑战性的部分：如何在一个统一、经济且清晰的构图中显示数据的所有相关方面，从而有效地讲述故事？斯特凡内利用视觉感知的原理，预先传达了故事中最重要的部分。线粗明显表示振幅（即风速）。时间变化主要（且合乎逻辑地）由线的倾斜度来捕获，但也其次由颜色来捕获——这是一个有趣的设计决策，它在不损害色盲用户可访问性的前提下，强调了数据的这一方面。最后，不透明度用于表达关于数据质量（“技能”）的不同程度的确定性，这在数据可视化中通常是一个有问题的变量。
值得注意的是，与维耶加斯和瓦滕伯格的风图不同，这里没有指示风向。由于风力涡轮机被设计为响应风向而转动，因此对于Ukko项目确定风力发电最有效的目的而言，这不是一个相关的变量。
这个图形中可能唯一缺少的是定义每个数据点位置的字段。虽然这些信息可以根据地图上每条线的位置大致推断出来，但它们的精确位置并不立即清楚，并且在放大时很容易迷失地理位置。
抛开一些小批评不谈，这个项目代表了数据可视化方面的一项非凡成就，更广泛地说，是合作的胜利。作为风能行业使用的预测工具，它具有切实的实际应用，可以在现实世界中发挥作用。此外，它展示了当科学、技术和信息设计为了一个共同目标而结合在一起时会发生什么。当这种合作进展顺利时，结果往往既美丽又具有指导意义。
